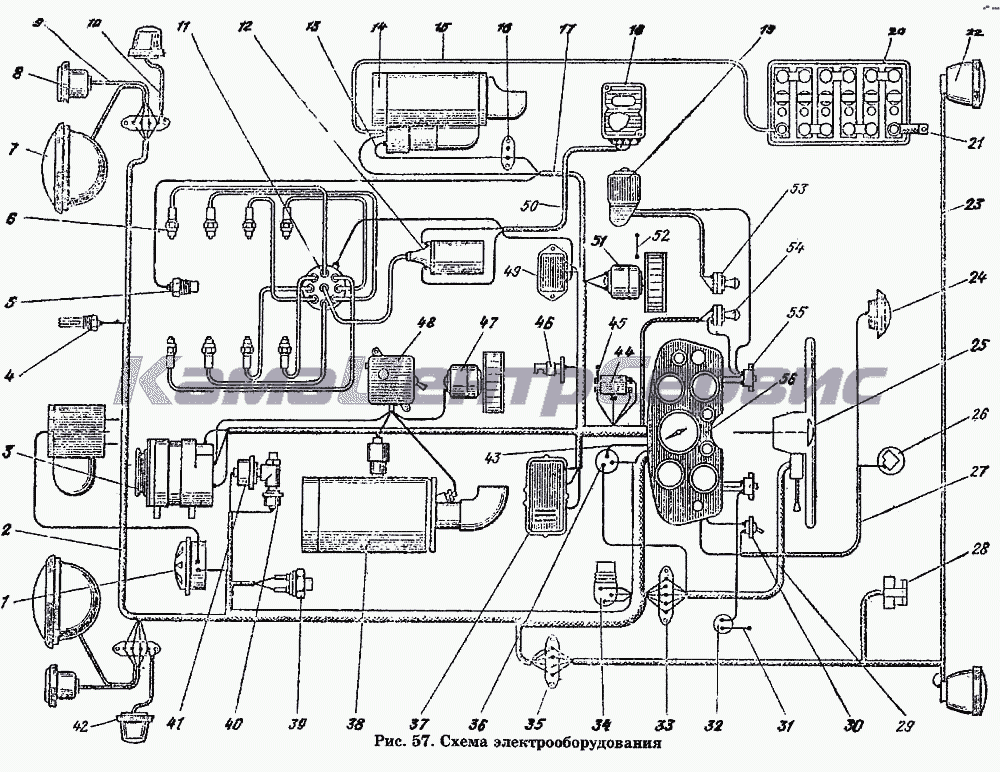

Схема электрооборудования для ГАЗ-53 А
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
252154-П2
Шайба 6Л ОСТ 37.001.115-75
Артикул: 252154-П2
49
Сопротивление добавочное в сборе
Артикул: СЭ107
252136-П2
Шайба 10 ОТ ОСТ 37.001.115-75
Артикул: 252136-П2
252135-П2
Шайба 8Т ОСТ 37.001.115-75
Артикул: 252135-П2
32
Штепсельная розетка переносной лампы в сборе (51-3715020-А)
Артикул: 47-К
252174-П29
Шайба 2-6 ОСТ 37.001.145-75
Артикул: 252174-П29
15
Провод от аккумуляторной батареи к стартеру в сборе
Артикул: 53-3724050-А
24
Плафон в сборе ПК2-Б
Артикул: 51.3714010
23
Пучок проводов по раме в сборе
Артикул: 53А-3724030
22
Фонарь задний ФП101 левый в сборе (сигнал «стоп», указатель поворота, освещение номерного знака, отражатель света)
Артикул: 51Л-3716010
21
Провод соединения аккумуляторной батареи с полом кабины
Артикул: 52-3724062
20
Батарея аккумуляторная (53А-3703011-02)
Артикул: 6СТ-75ЭМ
19
Электродвигатель
Артикул: МЭ14А-3730000
18
Коммутатор транзисторный в сборе ТК102
Артикул: Г-53-3734000
17
Пучок проводов № 1 в сборе
Артикул: 53-3724015-01
16
Панель соединительная проводов на щитке передка в сборе ПС4-А2 (двухклеммная)
Артикул: 20-3723010-А1
6СТ-75ЭР
Батарея аккумуляторная (53А-3703011-03)
Артикул: 6СТ-75ЭР
14
Стартер в сборе СТ230А
Артикул: СТ230А-3708000
13
Провод от соединительной панели к реле стартера
Артикул: 53-3724107-Б
26
Датчик указателя уровня топлива в сборе БМ120-А
Артикул: 52-3806020
12
Катушка зажигания в сборе Б114-Б
Артикул: 53А-3705010
11
Распределитель зажигания в сборе Р133
Артикул: Р133-3706010
10
Провод от соединительной панели к повторителю
Артикул: 53-3724027-01
9
Провод от соединительной панели к подфарникам в сборе
Артикул: 53-3724105-А
8
Подфарник и указатель поворотов в сборе ПФ101-Б
Артикул: 52-3712010-А
7
Фара ФГ122-Б
Артикул: 53-3711010
6
Свеча зажигания в сборе
Артикул: А11
5
Датчик указателя температуры воды в двигателе в сборе ТМ100
Артикул: 52-3808020
25
Провод кнопки звукового сигнала в сборе
Артикул: 52-3724018
28
Розетка прицепа штепсельная в сборе ПС300А-100
Артикул: 66-3731110
27
Провод к плафону и к датчику уровня топлива в сборе
Артикул: 52-3724038-Б1
43
Патрон контрольной лампы включения указателей поворота ПП107
Артикул: 13-3803025
55
Предохранитель термобиметаллический цепей приборов и указателей поворотов в сборе ПР315
Артикул: 53-3722215
54
Переключатель мотора вентилятора отопления в сборе П119-Б
Артикул: 52-70-8102090
53
Переключатель стеклоочистителя в сборе
Артикул: СЛ100-5205400
52
Провод соединения корпуса электродвигателя отопителя с кабиной в сборе
Артикул: 52-3724076
51
Электродвигатель обдува ветрового стекла в сборе МЭ211
Артикул: 13-8102080
50
Пучок проводов для транзисторного зажигания
Артикул: 53-3724147-02
48
Пульт управления пусковым подогревателем
Артикул: 53А-1015570
47
Электровентилятор пускового подогревателя в сборе
Артикул: 53-1015550
46
Фонарь освещения под капотом в сборе ПД308-А
Артикул: 24-3714310-01
45
Провод в сборе
Артикул: 53-3724043
44
Реле включения стартера в сборе
Артикул: РС507-Б
42
Повторитель указателей поворота УП101
Артикул: Г-53-3726170
3
Генератор Г250-Г1
Артикул: 53А-3701010-Б
41
Датчик давления масла в двигателе ММ358
Артикул: 52-04-3810600
40
Датчик аварийного давления масла в двигателе в сборе ММ111А
Артикул: 53-3810500-01
39
Выключатель света сигнала «стоп» гидравлический ВК12-Б
Артикул: 40П-3720010
38
Подогреватель в сборе
Артикул: 53А-1015010-04
37
Реле-регулятор в сборе РР362-Э
Артикул: 53-70.3702010
36
Прерыватель указателей поворотов в сборе РС57
Артикул: 13-3726155
35
Панель соединительная четырехклеммовая
Артикул: ПС2-А2
34
Переключатель света ножной в сборе (51-3710010-А)
Артикул: П39
33
Панель соединительная проводов на щитке передка в сборе ПС5 (пятиклеммная)
Артикул: 63-3723015
31
Провод соединения штепсельной розетки переносной лампы с кабиной в сборе
Артикул: 66-3724044
30
Выключатель плафона (51-3806030-Б1)
Артикул: П19-А2
29
Переключатель указателей поворотов в сборе П105А
Артикул: Г-52-3726110
4
Датчик контрольной лампы перегрева охлаждающей жидкости в радиаторе ТМ104-Т
Артикул: 12Ю-3808025-А
291732-П2
Шпилька М8х1-4hх14
Артикул: 291732-П2
2
Пучок проводов № 2 в сборе
Артикул: 53-3724025-К2
223048-П8
Винт М5х35 крепления штепсельной розетки к кронштейну
Артикул: 223048-П8
52-3721055
Кронштейн крепления сигнала к лонжерону рамы
Артикул: 52-3721055
53-3701030-Б
Кронштейн генератора
Артикул: 53-3701030-Б
51-3710056
Колпачок
Артикул: 51-3710056
51-3710050-Д
Козырек защитный клемм ножного переключателя света
Артикул: 51-3710050-Д
250510-П8
Гайка М8х1,25
Артикул: 250510-П8
250503-П8
Гайка М8х1-4Н5Н
Артикул: 250503-П8
251086-П8
Гайка М5-6Н
Артикул: 251086-П8
250613-П8
Гайка М10х1
Артикул: 250613-П8
250612-П8
Гайка М10
Артикул: 250612-П8
47-1012120
Втулка
Артикул: 47-1012120
66-3724245
Втулка крепления стартерного провода к лонжерону рамы
Артикул: 66-3724245
240816-П8
Винт М4х6
Артикул: 240816-П8
А12-5
Лампа (53-70-3714033)
Артикул: А12-5
221512-П8
Винт М3х0,5х28
Артикул: 221512-П8
240820-П8
Винт 4х18
Артикул: 240820-П8
201457-П8
Болт М8-6gх22
Артикул: 201457-П8
201455-П8
Болт М8-6gх18
Артикул: 201455-П8
201418-П29
Болт М6-6gх16 ОСТ 37.001.123-96
Артикул: 201418-П29
201418-П8
Болт М6-6gх16
Артикул: 201418-П8
201416-П29
Болт М6-6gх12 ОСТ 37.001.123-96
Артикул: 201416-П29
201422-П29
Болт М6-6gх25 ОСТ 37.001.123-96
Артикул: 201422-П29
291579-П29
Болт М12-6hх140
Артикул: 291579-П29
290775-П8
Болт М10х40
Артикул: 290775-П8
6СТ-75ТР
Батарея аккумуляторная (53А-3703011-05)
Артикул: 6СТ-75ТР
63-3730031
Кронштейн крепления штепсельной розетки прицепа
Артикул: 63-3730031
А12-8
Лампа
Артикул: А12-8
1
Сигнал в сборе С311
Артикул: 66-01-3721010
293370-П29
Шайба 12
Артикул: 293370-П29
53А-3703011-04
Батарея аккумуляторная 6СТ-75ТМ
Артикул: 53А-3703011-04
291785-П2
Шпилька М10х(1,5-Сп/1-4Н)х22 ОСТ 37.001.180-96
Артикул: 291785-П2
293279-П8
Шайба пружинная диам. 8
Артикул: 293279-П8
252155-П2
Шайба 8Л ОСТ 37.001.115-75
Артикул: 252155-П2
252155-П29
Шайба пружинная 8
Артикул: 252155-П29
252134-П2
Шайба 6Т ОСТ 37.001.115-75
Артикул: 252134-П2
252154-П29
Шайба 6Л ОСТ 37.001.115-75
Артикул: 252154-П29
252173-П8
Шайба 5 пружинная
Артикул: 252173-П8
252137-П2
Шайба 12.ОТ ОСТ 37.001.115-75
Артикул: 252137-П2
252004-П29
Шайба 6 ОСТ 37.001.144-96
Артикул: 252004-П29
252002-П8
Шайба 4
Артикул: 252002-П8
293312-П8
Шайба 10
Артикул: 293312-П8
51-3710055
Муфта защитная
Артикул: 51-3710055
293300-П8
Шайба 10
Артикул: 293300-П8
53-3726180
Соединитель прокладки
Артикул: 53-3726180
70-10003
Скоба прижимная
Артикул: 70-10003
297514-П29
Скоба крепления стартерного провода
Артикул: 297514-П29
53-3724135-10
Пучок проводов подогревателя
Артикул: 53-3724135-10
51-3715021
Прокладка штепсельной розетки переносной лампы
Артикул: 51-3715021
53-3726176
Прокладка бокового повторителя указателей поворота
Артикул: 53-3726176
66-3724158
Провод от предохранителя к переключателю и контрольной спирали в сборе
Артикул: 66-3724158
66-3724357
Провод от включателя свечи подогревателя к контрольной спирали в сборе
Артикул: 66-3724357
20-3715022
Пластина штепсельной розетки (для 8403268)
Артикул: 20-3715022
53-3701035-Б
Планка установочная генератора
Артикул: 53-3701035-Б
56
Щиток приборов в сборе КП120
Артикул: 53-3801000-01
